Jak działa technologia druku 3D? Przewodnik po innowacyjnym procesie

Technologia druku 3D, znana również jako produkcja addytywna, zrewolucjonizowała sposób, w jaki tworzymy przedmioty. Zamiast tradycyjnych metod polegających na usuwaniu materiału (subtraktywne), druk 3D polega na budowaniu obiektów warstwa po warstwie. Ten innowacyjny proces otwiera drzwi do tworzenia złożonych geometrii, personalizowanych produktów i prototypów w błyskawicznym tempie. Zrozumienie, jak działa druk 3D, jest kluczowe dla docenienia jego potencjału w różnych dziedzinach, od inżynierii i medycyny po sztukę i konsumpcję.

Podstawy procesu druku 3D: Od modelu cyfrowego do fizycznego obiektu

Cały proces druku 3D rozpoczyna się od modelu cyfrowego. Może on zostać stworzony za pomocą specjalistycznego oprogramowania do projektowania wspomaganego komputerowo (CAD), zeskanowany za pomocą skanera 3D lub pobrany z internetowej biblioteki modeli. Ten cyfrowy projekt jest następnie przekształcany do formatu zrozumiały dla drukarki 3D, najczęściej jest to plik STL (stereolitografia). Plik ten opisuje geometrię obiektu jako siatkę trójkątów.

Kolejnym etapem jest przygotowanie pliku do druku za pomocą oprogramowania zwanego „slicerem”. Slicer dzieli model cyfrowy na setki lub tysiące cienkich, poziomych warstw i generuje ścieżki, które głowica drukująca lub inne źródło materiału będzie naśladować. Określa również parametry druku, takie jak temperatura, prędkość i grubość warstwy, które mają kluczowe znaczenie dla jakości finalnego produktu.

Kluczowe technologie druku 3D: FDM, SLA, SLS i inne

Istnieje wiele różnych technologii druku 3D, z których każda wykorzystuje odmienny sposób nanoszenia materiału. Najpopularniejsze z nich to:

1. FDM (Fused Deposition Modeling) / FFF (Fused Filament Fabrication)

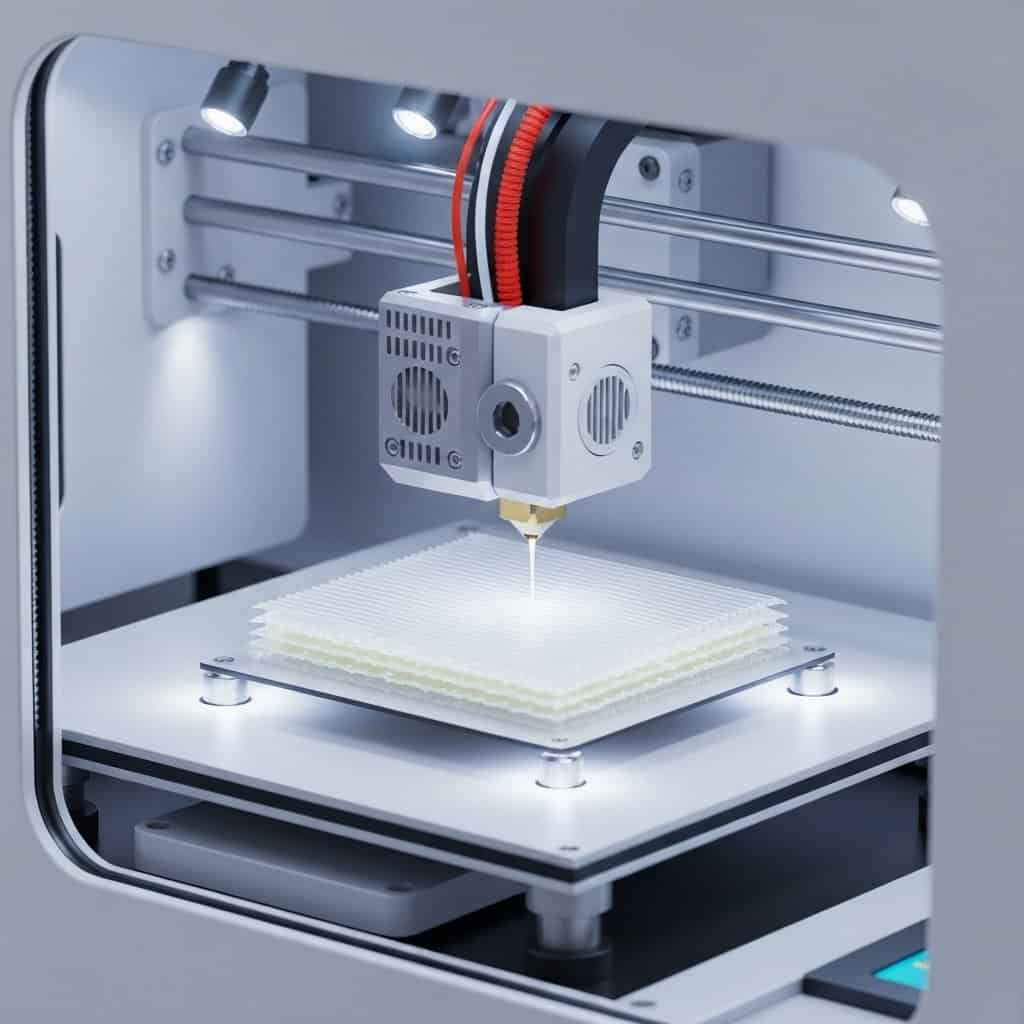

Jest to najbardziej rozpowszechniona i dostępna technologia druku 3D, często spotykana w drukarkach domowych i biurowych. Proces polega na topieniu i ekstruzji termoplastycznego filamentu (nici tworzywa sztucznego, np. PLA, ABS) przez podgrzewaną dyszę. Dysza przesuwa się po platformie roboczej, budując obiekt warstwa po warstwie zgodnie z wytycznymi slicera. Zalety FDM to niski koszt materiałów i drukarek, szeroki wybór tworzyw oraz łatwość obsługi. Wady to często widoczna tekstura warstw i niższa precyzja w porównaniu do innych metod.

2. SLA (Stereolithography)

Technologia SLA wykorzystuje światło UV do utwardzania płynnej żywicy fotopolimerowej. W tym procesie platforma robocza zanurzona jest w zbiorniku z żywicą, a laser UV rysuje kontury każdej warstwy, utwardzając żywicę w odpowiednich miejscach. Po utwardzeniu warstwy platforma unosi się lekko, a proces powtarza się dla kolejnej warstwy. Zalety SLA to bardzo wysoka precyzja, gładkie powierzchnie i możliwość tworzenia drobnych detali. Jest to idealna technologia do tworzenia prototypów biżuterii, modeli dentystycznych czy miniaturowych figurek. Wady to wyższy koszt żywic i drukarek, a także konieczność post-procesingu (czyszczenia i utwardzania UV).

3. SLS (Selective Laser Sintering)

SLS to technologia wykorzystująca sproszkowany materiał, najczęściej poliamidy lub inne tworzywa sztuczne. Laser o wysokiej mocy spieka (spaja) cząsteczki proszku w określonych miejscach, tworząc stałą warstwę. Po zakończeniu spiekania warstwy, platforma opada, a na nią nanoszona jest nowa warstwa proszku. Niespieczony proszek stanowi naturalne wsparcie dla drukowanego obiektu, eliminując potrzebę stosowania dedykowanych struktur podporowych. Zalety SLS to możliwość drukowania złożonych kształtów bez potrzeby wsporników, wysoka wytrzymałość mechaniczna powstających elementów oraz szeroki wybór materiałów. Jest to technologia często wykorzystywana w przemyśle do produkcji funkcjonalnych części. Wady to wysoki koszt sprzętu i materiałów, a także konieczność pracy w kontrolowanych warunkach.

4. MJF (Multi Jet Fusion)

Opracowana przez firmę Hewlett-Packard, technologia MJF jest połączeniem elementów z SLA i SLS. Proces polega na nakładaniu cienkiej warstwy proszku, a następnie selektywnym nanoszeniu na nią płynu utwardzającego w miejscach, gdzie ma nastąpić spiekanie. Następnie obszary te są podgrzewane przez lampę na podczerwień, która spieka proszek. Podobnie jak w SLS, niespieczony proszek stanowi wsparcie. MJF oferuje szybkość, wysoką jakość powierzchni i dobrą wytrzymałość mechaniczną, co czyni ją atrakcyjną alternatywą dla SLS w zastosowaniach przemysłowych.

Materiały wykorzystywane w druku 3D

Różnorodność materiałów jest jednym z największych atutów druku 3D. Oprócz wspomnianych filamentów termoplastycznych (PLA, ABS, PETG, Nylon) i żywic fotopolimerowych, stosuje się również:

• Proszki: poliamidy, TPU (termoplastyczny poliuretan), metale (stal, aluminium, tytan), ceramika.
• Materiały kompozytowe: filamenty wzmacniane włóknem węglowym, szklanym lub kevlarowym.
• Materiały biodegradowalne: PLA jest popularnym wyborem ze względu na swoją ekologiczność.

Wybór materiału zależy od wymagań aplikacyjnych, takich jak wytrzymałość mechaniczna, elastyczność, odporność na temperaturę czy wygląd powierzchni.

Zastosowania druku 3D

Druk 3D znajduje zastosowanie w niemal każdej branży:

• Prototypowanie: Szybkie tworzenie fizycznych modeli koncepcji i produktów.
• Produkcja: Tworzenie narzędzi, form, części zamiennych i nawet gotowych produktów.
• Medycyna: Produkcja implantów, protez, narzędzi chirurgicznych, modeli anatomicznych do planowania operacji.
• Motoryzacja i lotnictwo: Tworzenie lekkich, wytrzymałych komponentów.
• Architektura: Modele budynków, elementy dekoracyjne.
• Sztuka i wzornictwo: Tworzenie unikalnych rzeźb, biżuterii i elementów dekoracyjnych.
• Edukacja: Wizualizacja złożonych koncepcji naukowych i technicznych.

Technologia druku 3D nieustannie się rozwija, oferując coraz to nowe możliwości i usprawnienia, które kształtują przyszłość produkcji i innowacji.
